法蘭Y型過濾器
Y型法蘭過濾器產品概述：
1、Y型過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外Y型過濾器對提高產品質量也有著十分重要的意義。
2、Y型過濾器與管道中閥門及其它主要設備配套使用，也可單獨使用于管路中。管道中介質首先進入過濾器，通過濾網再進入連接閥門及管道中，而雜物則留于過濾桶內。
Y型過濾器應用范圍：
Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的阿質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質為水、油、氣。一般通水網為18-30目/cm2，通氣網為40-100目cm2，通油網為100-480目/cm2。可按用戶要求制作濾網。
Y型過濾器結構特點：
1、Y型過濾器具有結構先進阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
2、Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使于清理雜物與安裝拆卸，以保護閥類或設備及正常使用。
技術參數
產品名稱： | GL41H過濾器 | 產品型號： | GL41H-16 |
適用介質： | 水、蒸汽、油 | 連接形式： | 法蘭 |
壓力范圍： | 1.0-2.5MPa | 公稱通徑： | DN20-DN500 |
常用材質： | 鑄鐵、WCB、304、316 | 技術咨詢： | 021-57472229 |
一、GL41H-10~16法蘭連接Y型過濾器概述
GL41H-10~16法蘭連接Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，以保護閥門設備的正常使用。Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。
二、GL41H-10~16法蘭連接Y型過濾器主要性能參數
型號 | PN | 工作壓力 (Mpa) | 適用溫度 (℃) | 適用介質 |
GL41H-10 | 10 | 1.0 | ≤ 120 | 水、蒸汽、油 |
GL41H-16 | 16 | 1.6 | ≤ 200 | 水、蒸汽、油 |
GL41H-16Q | 16 | 1.6 | ≤ 220 | 水、蒸汽、油 |
三、GL41H-10~16法蘭連接Y型過濾器零部件材料
GL41H型號 | 材料 | |||
閥體、閥蓋 | 過濾網 | 螺塞 | 墊片 | |
GL41H-10 | 灰鑄鐵 | 不銹鋼 | 可鍛鑄鐵 | 橡膠石棉板 |
GL41H-16 | 灰鑄鐵 | 不銹鋼 | 可鍛鑄鐵 | 橡膠石棉板 |
GL41H-16Q | 球磨鑄鐵 | 不銹鋼 | 可鍛鑄鐵 | 橡膠石棉板 |

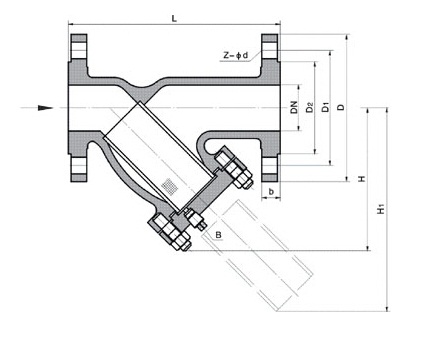

四、GL41H-10~16法蘭連接Y型過濾器產品外形及結構尺寸（PN16）
型號 | DN | L | D | z×?d | H | 重量/kg |
GL41H-10 | 50 | 250 | 160 | 4×?18 | 168 | |
65 | 280 | 180 | 4×?18 | 185 | ||
80 | 315 | 195 | 4×?18 | 200 | ||
100 | 370 | 215 | 8×?18 | 255 | ||
125 | 450 | 245 | 8×?18 | 295 | ||
150 | 510 | 280 | 8×?23 | 345 | ||
200 | 560 | 335 | 8×?23 | 425 | ||
250 | 745 | 390 | 12×?23 | 515 | ||
300 | 780 | 440 | 12×?23 | 600 | ||
GL41H-16Q | 50 | 250 | 160 | 4×?18 | 168 | |
65 | 280 | 180 | 4×?18 | 185 | ||
80 | 315 | 195 | 8×?18 | 200 | ||
100 | 370 | 215 | 8×?18 | 255 | ||
125 | 450 | 245 | 8×?18 | 295 | ||
150 | 510 | 280 | 8×?23 | 345 | ||
200 | 560 | 335 | 12×?23 | 425 | ||
250 | 745 | 405 | 12×?25 | 515 | ||
300 | 780 | 460 | 12×?25 | 600 | ||
GL41H-16 | 32 | 180 | 135 | 4×?18 | 90 | 4.9 |
40 | 220 | 145 | 4×?18 | 125 | 7.3 | |
50 | 240 | 160 | 4×?18 | 145 | 10.1 | |
65 | 280 | 180 | 4×?18 | 165 | 14 | |
80 | 320 | 195 | 8×?18 | 210 | 19.2 | |
100 | 380 | 215 | 8×?18 | 250 | 27 | |
125 | 440 | 245 | 8×?18 | 295 | 49.7 | |
150 | 480 | 280 | 8×?23 | 335 | 59.4 | |
200 | 600 | 335 | 12×?23 | 380 | 97.2 | |
250 | 605 | 405 | 12×?25 | 430 | 132.4 | |
300 | 635 | 460 | 12×?25 | 460 | 173.2 | |
350 | 696 | 520 | 16×?25 | 495 | 230 | |
400 | 790 | 580 | 16×?30 | 560 | 320 | |
450 | 850 | 640 | 20×?30 | 641 | 460 |
