Q341F 渦輪浮動式球閥

發布時間：2019-04-11 16:07:30點擊量：

341F 渦輪浮動式球閥

上海陽一閥門有限公司生產的渦輪浮動球閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。

（2）結構簡單、體積小、重量輕。

（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

主要性能參數

產品零件材料

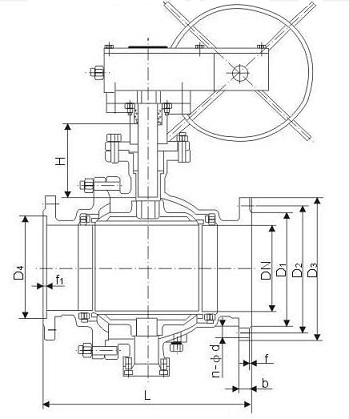

主要外形和連接尺寸

Q341F、Q341Y 型 PN16 蝸桿傳動球閥主要外形及結構尺寸
DN	L	D	H	重量/kg
125	320	245	542	110
150	360	280	572	130
200	457	335	638	200
250	533	405	828	245
300	610	460	948	500
Q341F、Q341Y 型 PN25 蝸桿傳動球閥主要外形及結構尺寸
DN	L	D	H	重量/kg
100	305	230	528	90
125	381	270	547	130
150	403	300	592	170
200	419	360	791	250
250	568	425	926	385
300	648	485	948	625
Q341F、Q341Y 型 PN40 蝸桿傳動球閥主要外形及結構尺寸
DN	L	D	H	重量/kg
100	305	230	528	95
125	381	270	547	135
150	403	300	592	175
200	419	375	791	265
250	568	445	926	524
300	648	510	948	665
